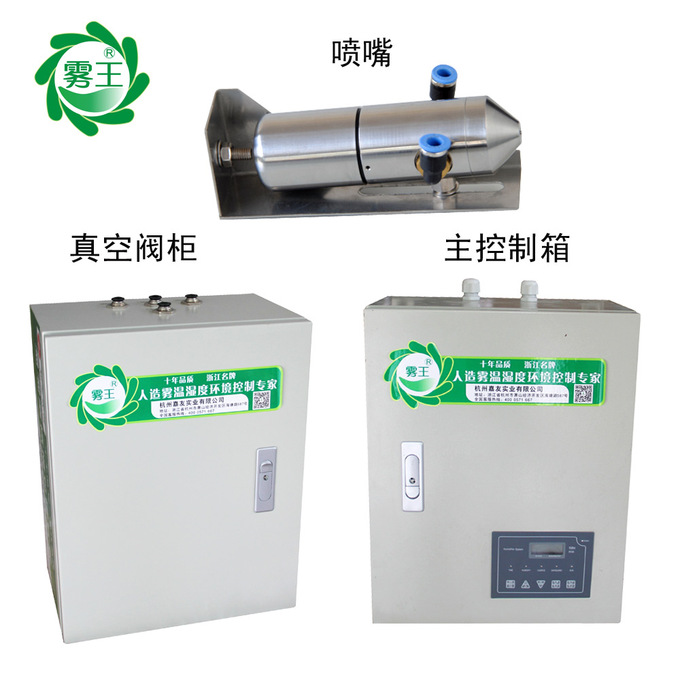

本係統JY-QS1幹霧加濕器，又名為(wei) 氣水混合加濕器，由若幹個(ge) 氣水混合噴嘴、主控製器、輔助控製器、水氣處理、水氣分配等部分組成。壓縮空氣通過調壓閥從(cong) 噴嘴噴出，同時推動噴嘴內(nei) 的氣動活塞帶動針閥向後移動，將水路出口打開。噴射出的壓縮空氣使得連接噴嘴的水路和氣水混合比例控製裝置內(nei) 形成負壓（真空）並推動比例控製裝置內(nei) 的閥杆向下移動，水路打開。同時壓縮空氣打開氣動截止閥，水從(cong) 比例控製裝置流過，到達噴嘴並與(yu) 壓縮空氣混合噴出形成水霧。

¤ 霧化好，真空閥設計,壓縮空氣負壓誘導加濕，霧粒直徑大小在5-10μm。

¤ 液晶顯示濕度控製器，自動控製環境濕度和顯示環境濕度。

¤ 具有機械自動清洗功能，由用戶根據水質的情況設定清洗時間，避免噴嘴堵塞，降低維護量。

¤ 具有停機延時功能，可由用戶設定延時時間，解決(jue) 停機瞬間水霧顆粒過大的問題。

¤ 四重保護及順序功能，避免噴嘴滴水或噴水。

¤ 壓縮空氣的消耗量比同類產(chan) 品低30%-50%，運行費用低。

¤ 標配濕度傳(chuan) 感器進行自動濕度控製。

¤ 安裝方便快捷，噴射方向可以在任意角度上調節。

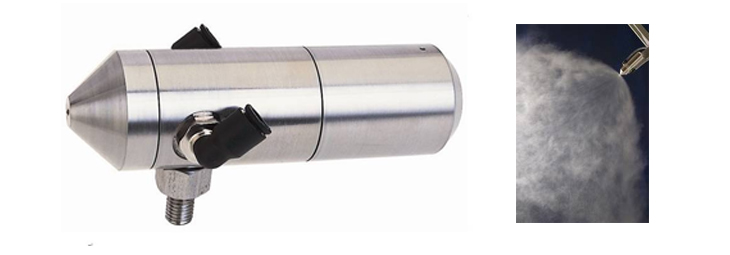

¤ 噴嘴為(wei) 不鏽鋼材料，使用壽命長。

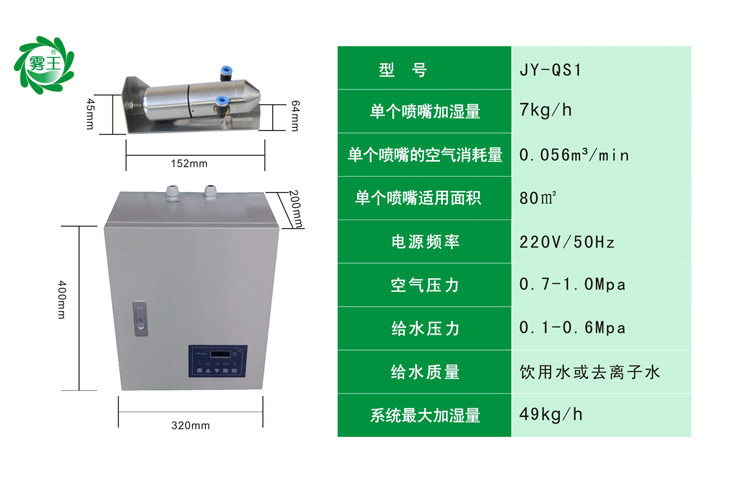

      霧加濕係統分為(wei) 兩(liang) 種型號●緊湊型JY-QS2：加濕量範圍1-48kg/h，使用噴嘴數量1-8支。●組裝型JY-QS1：加濕量範圍1-144kg/h，使用噴嘴數量1-24支。    緊湊型加濕係統安裝簡單、使用方便、全自動控製特別適用於(yu) 局部加濕和小麵積加濕，兩(liang) 端鏈接距離長達20米。    組裝型加濕器具有良好的環境適應性和安裝靈活性，係統運行費用低廉，非常合適大空間加濕的應用，兩(liang) 端鏈接距離長達40米。噴嘴具有自動清洗功能，無需水處理設備，運行可靠適應於(yu) 惡例的加濕環境而不會(hui) 影響使用效果，免維護設計無需任何的維護和保養(yang) 。

創新點1：具有自動清除水垢和積塵、防止滴水功能的氣動針閥

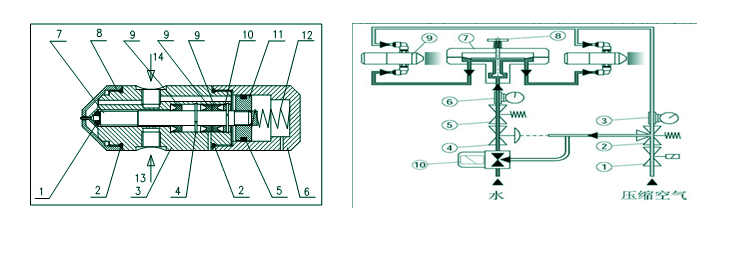

      具有自動清除水垢和積塵、防止滴水功能的氣動針閥如圖1所示，噴嘴霧化裝置由噴嘴基座、前蓋、後蓋、噴嘴閥芯（氣動針閥）、活塞以及若幹個(ge) 密封圈組成，前蓋設置在噴嘴基座的前端，其上開有出水口，後蓋設置在噴嘴基座的後端，噴嘴閥芯安裝在噴嘴基座的空腔內(nei) ，噴嘴閥芯的後端還安裝一活塞，該噴嘴閥芯的後端與(yu) 後蓋之間還設置有壓縮彈簧，前端裝有“O”型密封圈；噴嘴基座上還設置有水路和氣路，水路連通到噴嘴基座的空腔內(nei) ，氣路的一路連通到所述噴嘴基座的底部，另一路連通到噴嘴基座的頂部。噴嘴閥芯的前端還設置一與(yu) 所述前蓋上的出水口相配的細針當壓縮空氣從(cong) 進氣口14 進入噴嘴後，一路從(cong) 噴嘴前端噴出，同時推動噴嘴內(nei) 的氣動活塞帶動針閥向後移動，將出水口打開。利用虹吸原理，在水路通道內(nei) 產(chan) 生真空，將水通過進水口13 吸入噴嘴內(nei) ，並從(cong) 出水口噴出，被空氣霧化。利用壓縮空氣的通斷，可以控製噴嘴閥芯（即氣動針閥）的往複運動，噴嘴閥芯前端與(yu) 前蓋上的出水口相配的細針可以將出水口的水垢和積塵迅速的清除掉。當壓縮空氣斷開或氣壓低於(yu) 0.2MPa時，噴嘴閥芯在尾部彈簧力的作用下，立即將出水口密封，滴水不流。

      創新點5：本係統的霧化噴嘴裝置與(yu) 現有技術相比有如下顯著的區別和進步：

A、設計有噴嘴的自動清洗裝置：通過在噴嘴內(nei) 部，采用了氣動針閥來控製水路通斷，加濕係統不僅(jin) 在開機、關(guan) 機或氣壓較低時，不會(hui) 出現噴水、滴水現象，而且還可以通過氣動針閥的往複運動將出水口處的附著物清除，實現自動清洗功能。

B、霧化噴嘴全部采用304不鏽鋼材料加工而成，使用壽命長。

C、設計有霧化調節裝置：當水通過真空閥及水管路被吸入噴嘴霧化裝置的內(nei) 腔並從(cong) 出水口噴出霧化時，用戶可根據實際需求，通過調節真空閥改變混合比得到霧化效果，霧粒直徑約在0.2-5um，比現有技術噴霧霧粒都要小、要均勻，不會(hui) 造成管道爆裂現象。設計有管路存放水裝置：該裝置具有管路存水排放功能，不會(hui) 因為(wei) 管路中存水對環境造成汙染，滿足了標準的衛生要求。
